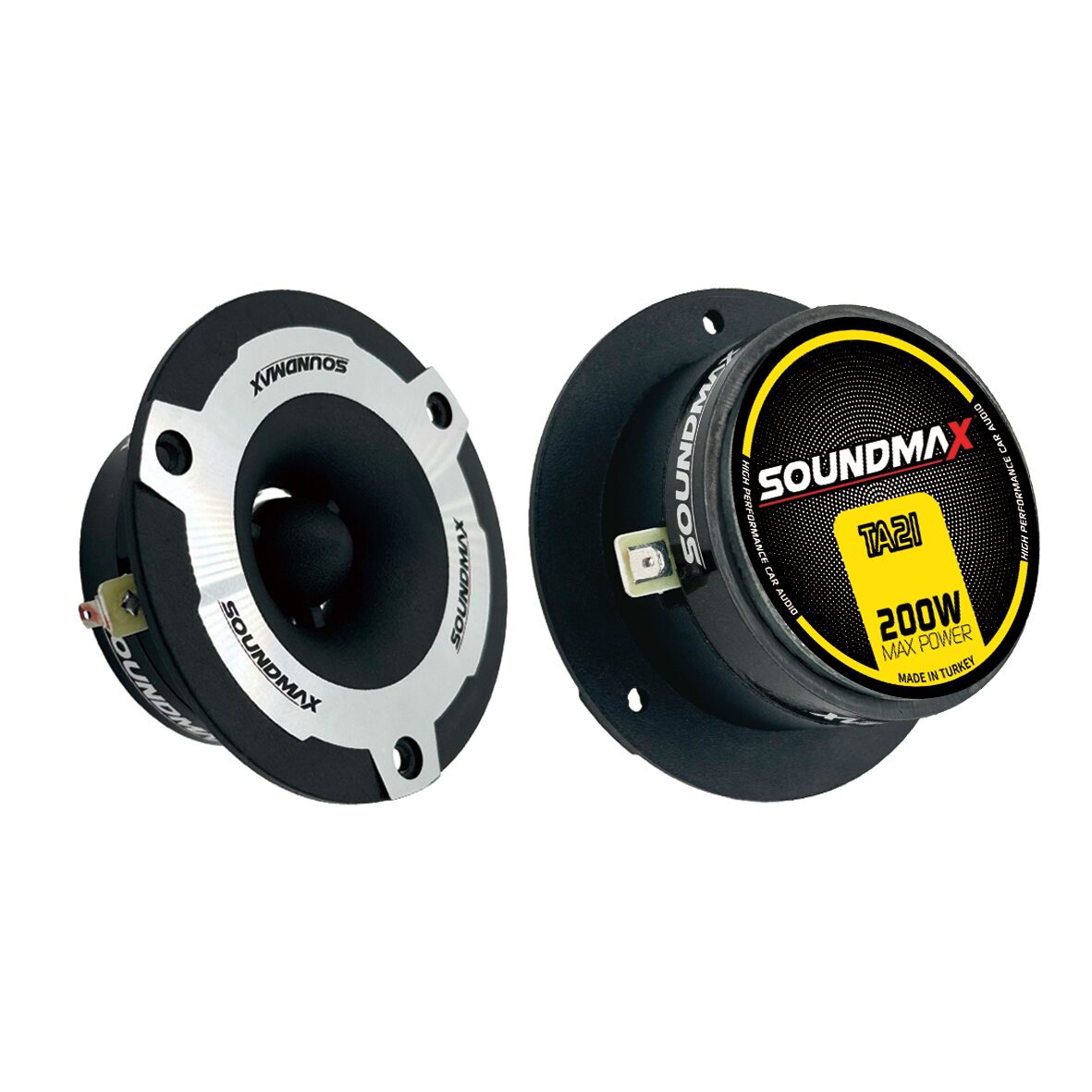

Tweeter auto Soundmax SX-TA21, Pro Bullet 3.75”, 100W RMS, 4Ω
Soundmax SX-TA21 este un tweeter auto de tip Pro Bullet, proiectat pentru sistemele car audio în care se dorește redarea puternică și bine evidențiată a frecvențelor înalte. Sensibilitatea de 98dB și construcția cu diafragmă din aluminiu îl recomandă pentru completarea sistemelor amplificate echipate cu difuzoare midrange și midbass.
Modelul are o impedanță nominală de 4Ω, un răspuns în frecvență cuprins între 5kHz și 20kHz și o putere declarată de 100W RMS, respectiv 200W putere maximă. Aceste caracteristici permit integrarea sa în sisteme car audio orientate către volum ridicat, claritate și o prezență mai pronunțată a registrului înalt.

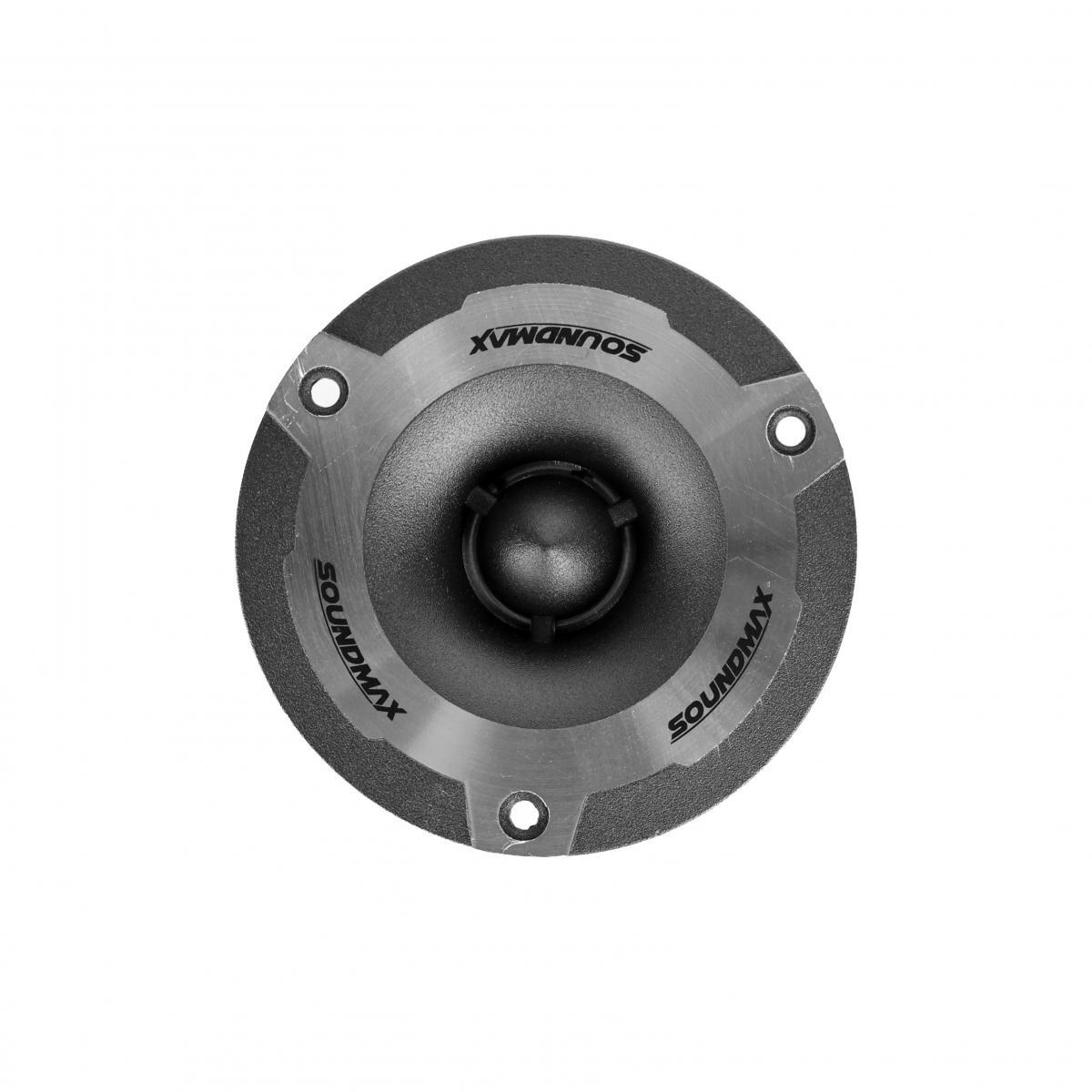

Construcție Pro Bullet
Designul de tip Pro Bullet este conceput pentru proiectarea eficientă a frecvențelor înalte și pentru obținerea unui nivel sonor ridicat. Elementul central contribuie la direcționarea sunetului, ajutând tweeterul să rămână audibil într-un sistem echipat cu difuzoare de medii puternice.
Comparativ cu un tweeter OEM obișnuit, SX-TA21 este orientat către eficiență și redarea energică a frecvențelor înalte. Este potrivit pentru panouri de portiere personalizate, sisteme cu mai multe difuzoare sau instalații în care se urmărește un sunet puternic și bine conturat.
Diafragmă din aluminiu
Soundmax SX-TA21 utilizează o diafragmă din aluminiu. Rigiditatea și masa redusă ale acestui material contribuie la reacția rapidă a ansamblului mobil și la redarea clară a detaliilor din registrul înalt.
Aluminiul oferă tweeterului un caracter sonor energic, potrivit pentru evidențierea vocilor, instrumentelor de percuție și a efectelor aflate în partea superioară a spectrului audio. Atât diafragma, cât și corpul principal al tweeterului sunt realizate din aluminiu.
Răspuns în frecvență între 5kHz și 20kHz
Tweeterul este conceput pentru reproducerea frecvențelor cuprinse între 5kHz și 20kHz. Acesta completează zona redată de difuzoarele midrange, contribuind la obținerea unui sunet mai deschis și mai bine definit.
Pentru obținerea unui rezultat echilibrat, frecvența de tăiere trebuie stabilită în funcție de difuzoarele de medii utilizate, puterea aplicată și panta filtrului. Tweeterul nu trebuie conectat direct la un semnal Full Range fără filtrare, deoarece frecvențele joase și medii îl pot suprasolicita.
Sensibilitate de 98dB
Sensibilitatea declarată de 98dB permite obținerea unui nivel sonor ridicat și facilitează integrarea tweeterului în sisteme audio amplificate. Acesta poate completa difuzoare midrange eficiente, fără ca frecvențele înalte să fie acoperite la creșterea volumului.
Nivelul tweeterului trebuie reglat corect în raport cu restul sistemului. Un nivel prea ridicat poate produce un sunet obositor sau excesiv de agresiv, în timp ce o atenuare corectă poate oferi un echilibru mai bun între medii și înalte.
Putere declarată de 100W RMS
Pagina oficială a produsului indică o putere de 100W RMS și o putere maximă de 200W. Aceste valori recomandă utilizarea tweeterului împreună cu un amplificator extern și un sistem de filtrare configurat corespunzător.
Puterea suportată de un tweeter depinde în mod direct de frecvența de tăiere, panta filtrului și calitatea semnalului. Un semnal distorsionat sau transmiterea frecvențelor situate sub domeniul său de funcționare poate deteriora bobina chiar dacă puterea nominală a amplificatorului nu pare excesivă.
Bobină de 25,5mm pe suport Kapton
SX-TA21 este echipat cu o bobină cu diametrul de 25,5mm, realizată pe un suport din Kapton. Bobina are o înălțime de 6mm și utilizează o înfășurare în două straturi.
Kaptonul este utilizat pentru stabilitatea sa termică și contribuie la păstrarea proprietăților bobinei în timpul funcționării la volum ridicat. Construcția compactă a ansamblului mobil permite un răspuns rapid, necesar pentru reproducerea frecvențelor înalte.
Impedanță nominală de 4Ω
Impedanța nominală de 4Ω permite conectarea tweeterului la majoritatea amplificatoarelor auto Full Range. Rezistența în curent continuu este declarată la aproximativ 3,2Ω.
În instalațiile cu mai multe tweetere trebuie calculată impedanța finală. Două unități de 4Ω conectate în paralel formează o sarcină de 2Ω, iar două unități conectate în serie formează o sarcină de 8Ω. Impedanța rezultată nu trebuie să fie mai mică decât valoarea acceptată de amplificator.
Potrivit pentru sisteme SPL și SQL
Soundmax SX-TA21 poate fi utilizat în sisteme car audio orientate către volum ridicat și claritate, alături de:
- difuzoare midrange de mare sensibilitate;
- difuzoare midbass;
- amplificatoare Full Range;
- procesoare digitale de sunet;
- panouri de portiere personalizate;
- configurații cu mai multe difuzoare;
- sisteme SPL sau SQL.
Numărul de tweetere și puterea aplicată trebuie stabilite în funcție de nivelul difuzoarelor de medii, astfel încât sistemul să rămână echilibrat.
Necesită filtrare High-Pass
SX-TA21 trebuie utilizat împreună cu un filtru High-Pass, un crossover sau un procesor DSP. Filtrarea împiedică transmiterea către tweeter a frecvențelor situate sub domeniul său de funcționare.
Configurarea poate fi realizată prin:
- filtrul High-Pass al amplificatorului;
- un procesor DSP;
- un crossover activ;
- un crossover pasiv;
- un condensator de protecție dimensionat corespunzător.
Frecvența de tăiere și panta filtrului trebuie stabilite în funcție de puterea aplicată. La utilizarea unei puteri ridicate este recomandată o filtrare mai sigură, pentru limitarea solicitării termice și mecanice.

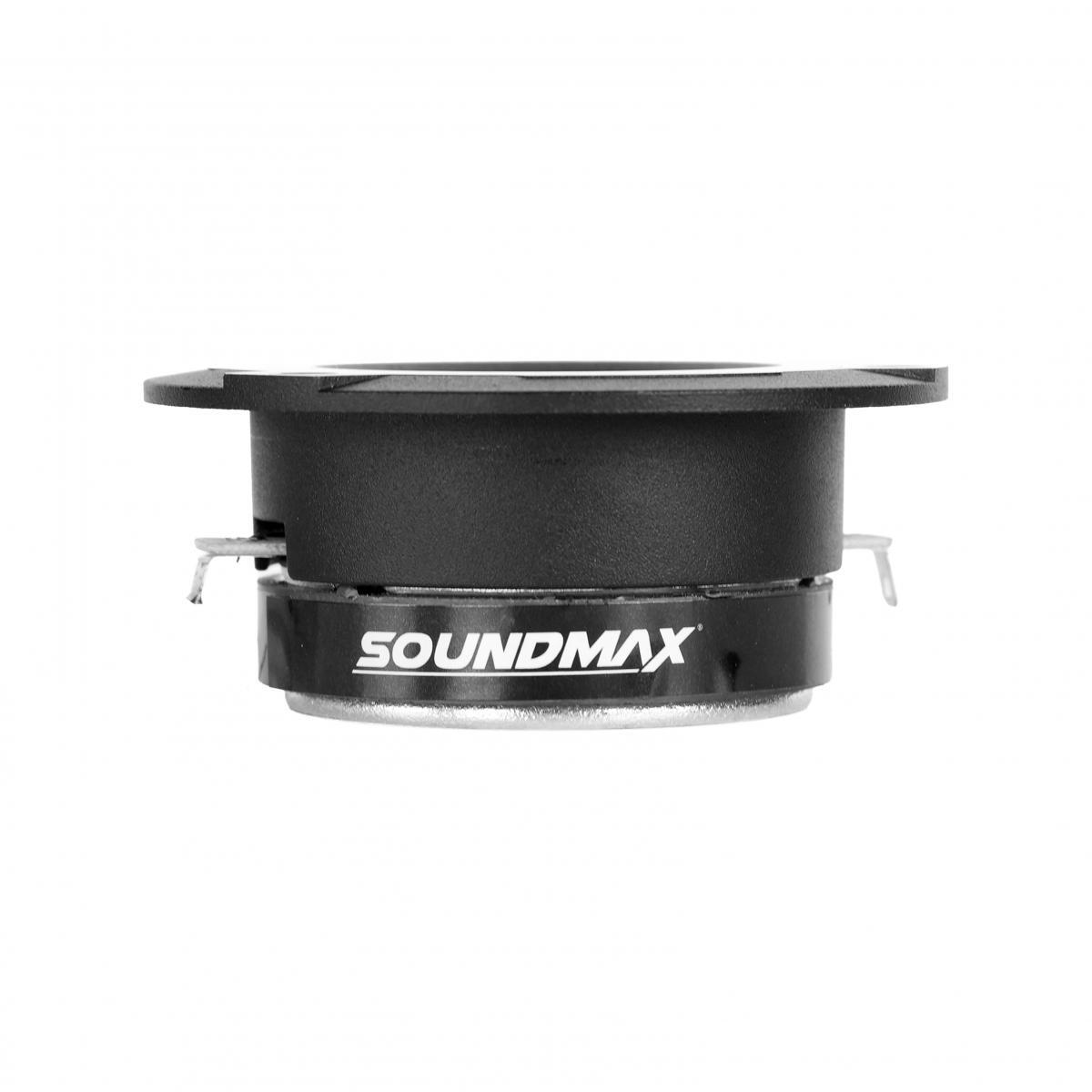

Construcție compactă și robustă
Tweeterul are dimensiuni exterioare de aproximativ 96 × 40mm, un diametru al corpului de aproximativ 70mm și un diametru exterior apropiat de 97mm. Greutatea netă declarată este de aproximativ 0,52kg.
Construcția metalică oferă rigiditate și permite fixarea într-un panou audio personalizat. Datorită greutății sale, tweeterul trebuie montat pe o suprafață solidă, pentru evitarea vibrațiilor și a zgomotelor nedorite.
Instalare și calibrare profesională
Pentru obținerea celor mai bune rezultate se recomandă instalarea într-un atelier specializat în sisteme car audio.
Montajul trebuie să includă:
- fixarea rigidă a tweeterului;
- alegerea corectă a poziției și orientării;
- utilizarea unui filtru High-Pass;
- calcularea impedanței finale;
- reglarea corectă a gainului;
- verificarea polarității;
- echilibrarea nivelului față de difuzoarele midrange;
- evitarea semnalului în clipping.
Poziția și orientarea tweeterului influențează semnificativ distribuția frecvențelor înalte. În sistemele complexe, utilizarea unui procesor DSP permite reglarea individuală a nivelului, egalizării, frecvenței de tăiere și întârzierii temporale.
Caracteristici tehnice principale
- Tip produs: tweeter auto;
- Construcție: Pro Bullet;
- Dimensiune nominală: 3.75”;
- Putere RMS declarată: 100W;
- Putere maximă declarată: 200W;
- Impedanță nominală: 4Ω;
- Rezistență DC: 3,2Ω;
- Sensibilitate: 98dB;
- Răspuns în frecvență: 5kHz–20kHz;
- Material diafragmă: aluminiu;
- Material corp: aluminiu;
- Diametru bobină: 25,5mm;
- Înălțime bobină: 6mm;
- Suport bobină: Kapton;
- Număr straturi bobină: 2;
- Dimensiuni exterioare: aproximativ 96 × 40mm;
- Greutate netă: aproximativ 0,52kg;
- Necesită filtrare High-Pass;
- Recomandat pentru sisteme car audio amplificate, SPL și SQL.
Soundmax SX-TA21 este o soluție potrivită pentru completarea sistemelor car audio care necesită frecvențe înalte puternice și bine definite. Construcția Pro Bullet, diafragma din aluminiu, bobina de 25,5mm și sensibilitatea de 98dB permit integrarea sa în instalații amplificate și panouri audio personalizate.
