Reiss Sursa alimentare 12V, 100A

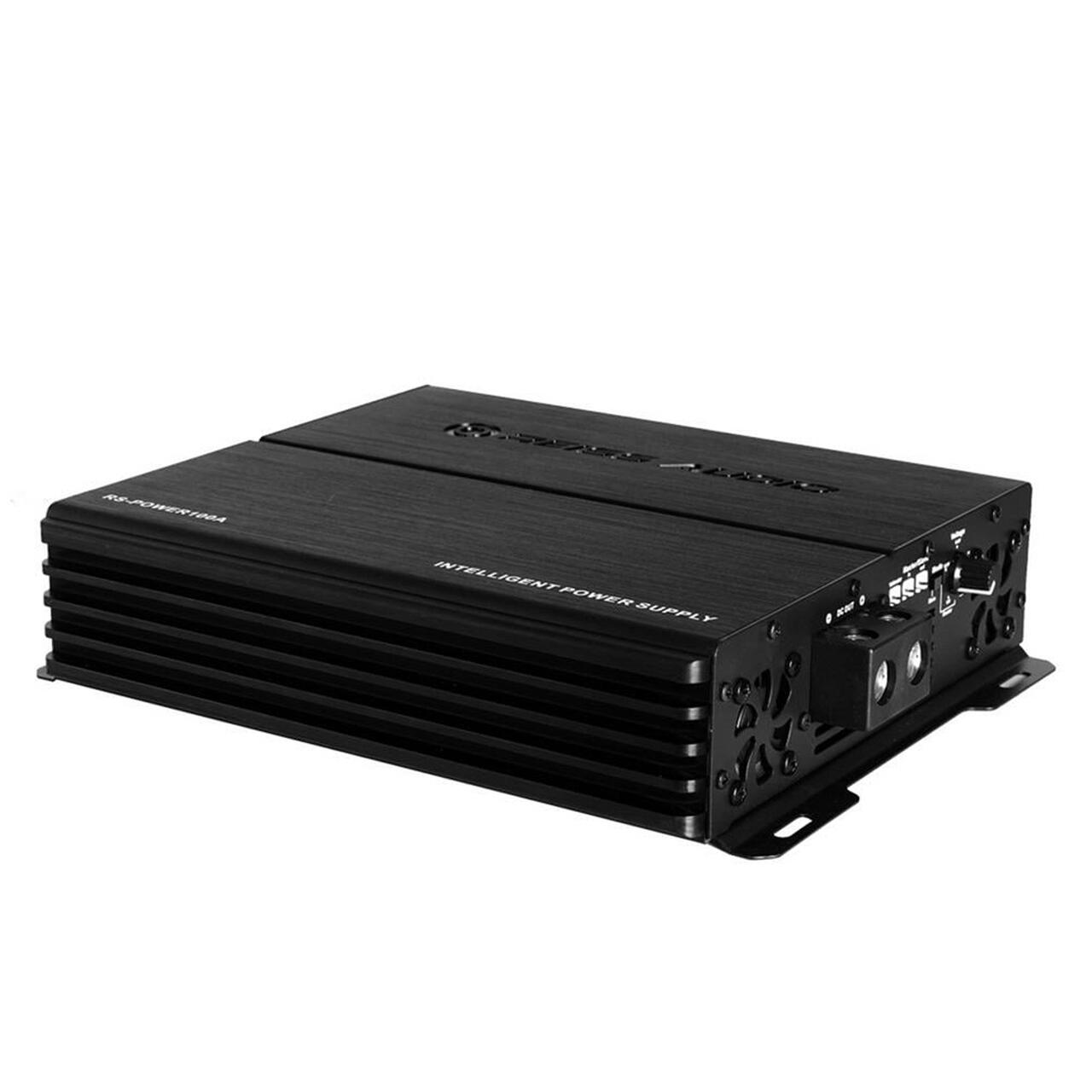

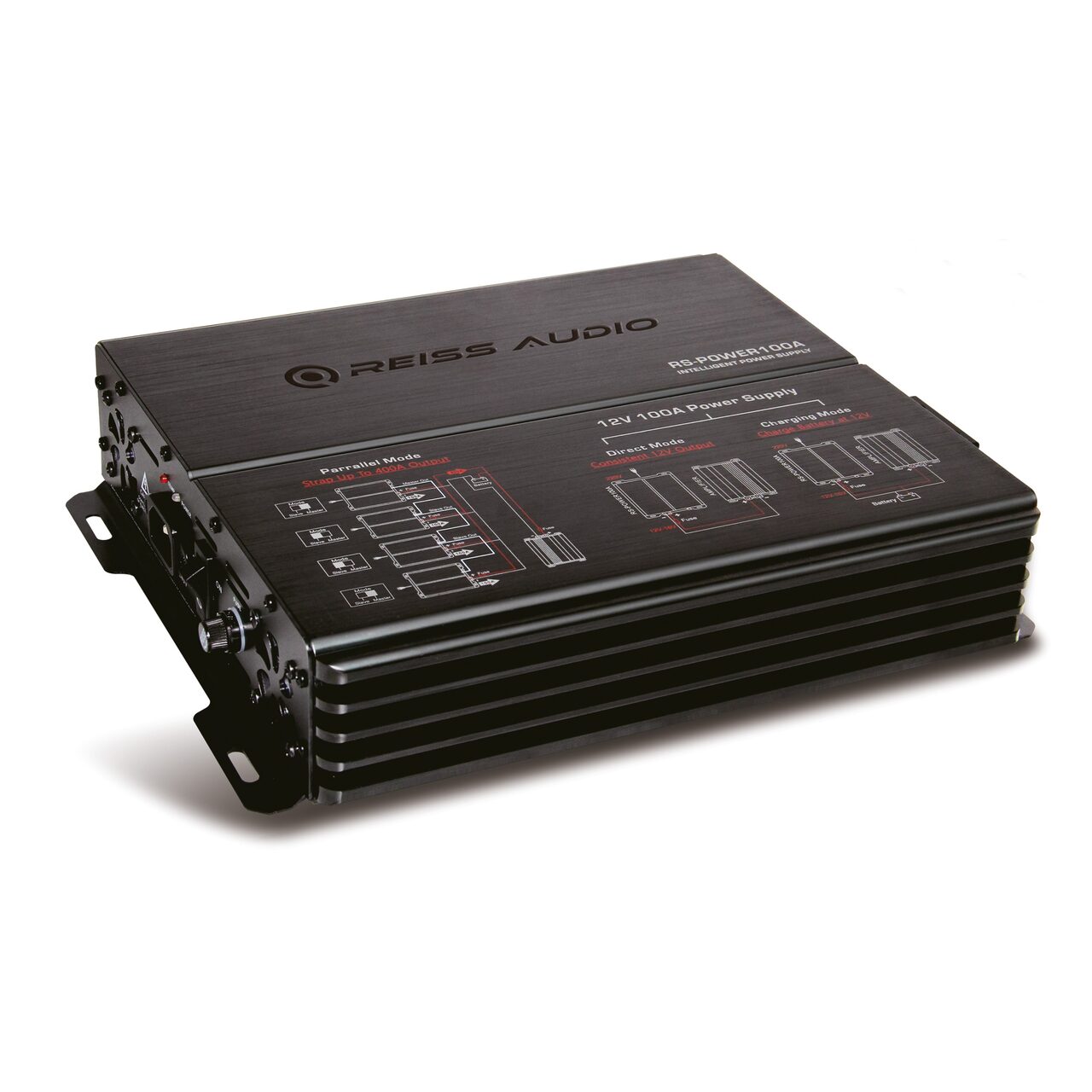

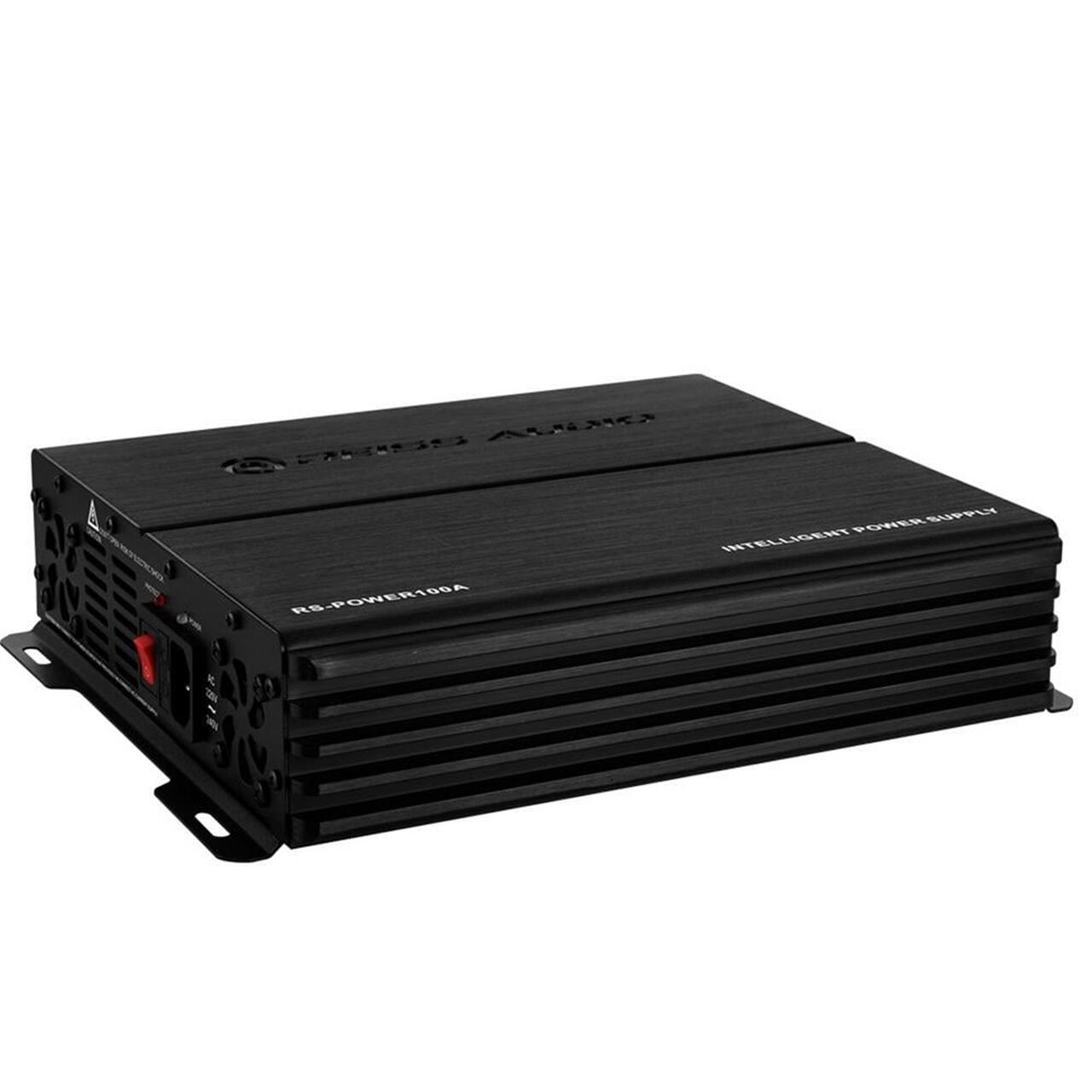

Sursă de alimentare stabilizată Reiss Audio RS-POWER100A, 10–16V, 100A

Reiss Audio RS-POWER100A este o sursă de alimentare stabilizată, concepută pentru alimentarea sistemelor car audio direct de la rețeaua electrică de 220V. Aceasta transformă tensiunea alternativă de la priză într-o tensiune continuă reglabilă între 10V și 16V DC, furnizând un curent de ieșire de până la 100A continuu.

Sursa este recomandată pentru standuri de prezentare car audio, magazine de profil, ateliere de instalare, bancuri de testare și automobile de expoziție. Aceasta permite funcționarea amplificatoarelor, procesoarelor DSP, unităților multimedia și a altor echipamente auto de 12V atunci când un alternator sau o altă sursă de curent continuu nu este disponibilă.

Tensiune de ieșire reglabilă între 10V și 16V

RS-POWER100A oferă posibilitatea reglării tensiunii de ieșire între 10V și 16V DC. Astfel, tensiunea poate fi adaptată în funcție de echipamentele alimentate și de condițiile în care se dorește testarea sistemului.

Reglarea tensiunii este utilă atât pentru simularea condițiilor întâlnite într-un automobil, cât și pentru verificarea comportamentului sistemului audio la diferite valori de alimentare.

Înaintea conectării echipamentelor, tensiunea trebuie setată la valoarea corespunzătoare dispozitivelor utilizate. O tensiune prea mare poate deteriora componentele care nu sunt proiectate să funcționeze la valoarea selectată.

Curent continuu de până la 100A

Reiss Audio RS-POWER100A poate furniza un curent de ieșire de până la 100A continuu, fiind potrivită pentru alimentarea sistemelor car audio cu un consum ridicat.

Capacitatea de 100A permite utilizarea sursei pentru:

• testarea amplificatoarelor auto;
• alimentarea sistemelor audio montate pe panouri demonstrative;
• prezentarea produselor în magazine car audio;
• alimentarea unităților multimedia și a procesoarelor DSP;
• verificarea unui sistem înainte de instalarea definitivă;
• susținerea alimentării într-un automobil de expoziție;
• alimentarea echipamentelor auto de 12V pe un banc de lucru.

Consumul total al echipamentelor conectate trebuie să rămână în limitele sursei. Amplificatoarele de mare putere pot avea vârfuri de consum care depășesc valoarea nominală, motiv pentru care puterea sistemului și regimul de utilizare trebuie evaluate înaintea conectării.

Conectarea în paralel a până la patru surse

Pentru sistemele care necesită un curent mai mare, până la patru surse RS-POWER100A pot fi interconectate prin funcția Master/Slave.

Prin conectarea a patru unități poate fi obținut un curent total de până la 400A. Una dintre surse este configurată ca Master, iar celelalte funcționează în modul Slave, astfel încât tensiunea și funcționarea ansamblului să fie controlate împreună.

Această posibilitate este utilă pentru standurile demonstrative și sistemele car audio de mare putere, unde o singură sursă de 100A nu poate acoperi consumul total. Interconectarea trebuie realizată conform schemei din manual, utilizând conexiunile dedicate Master și Slave.

Potrivită pentru standuri demonstrative și bancuri de testare

RS-POWER100A este proiectată pentru aplicații în care echipamentele auto trebuie utilizate în afara unui automobil sau fără funcționarea permanentă a motorului.

Aceasta poate fi integrată într-un stand de prezentare pentru alimentarea:

• playerelor și unităților multimedia;
• amplificatoarelor auto;
• procesoarelor digitale de sunet;
• difuzoarelor amplificate;
• subwooferelor active;
• sistemelor de iluminare și accesoriilor compatibile cu tensiunea selectată.

Într-un atelier, sursa poate fi utilizată pentru verificarea și configurarea echipamentelor înaintea montajului pe automobil. Astfel, pot fi testate conexiunile, funcționarea produselor și reglajele de bază fără a utiliza bateria unei mașini.

Alimentare suplimentară pentru automobile de expoziție

Sursa poate fi utilizată și ca alimentare suplimentară într-un automobil de prezentare sau într-un sistem demonstrativ echipat cu baterii.

Atunci când este conectată într-o astfel de configurație, RS-POWER100A poate susține consumul sistemului și poate reduce descărcarea bateriilor în perioadele în care motorul nu funcționează.

Producătorul precizează că sursa nu este destinată utilizării ca încărcător independent pentru baterii. Aceasta trebuie considerată o sursă suplimentară de alimentare și nu trebuie conectată la o baterie descărcată profund, deoarece solicitarea inițială foarte mare poate menține sursa în limitare de curent și o poate deteriora.

Tehnologie de încărcare în impulsuri

RS-POWER100A integrează o tehnologie de încărcare în impulsuri, concepută pentru reducerea sulfatării bateriilor atunci când sursa este utilizată împreună cu o baterie într-un sistem de alimentare suplimentară.

Pe măsură ce bateria conectată ajunge la un nivel ridicat de încărcare, sursa reduce treptat curentul de ieșire până la o valoare sigură.

Această funcție nu transformă produsul într-un încărcător dedicat pentru recuperarea bateriilor descărcate. Pentru o baterie profund descărcată trebuie utilizat un redresor sau un încărcător corespunzător.

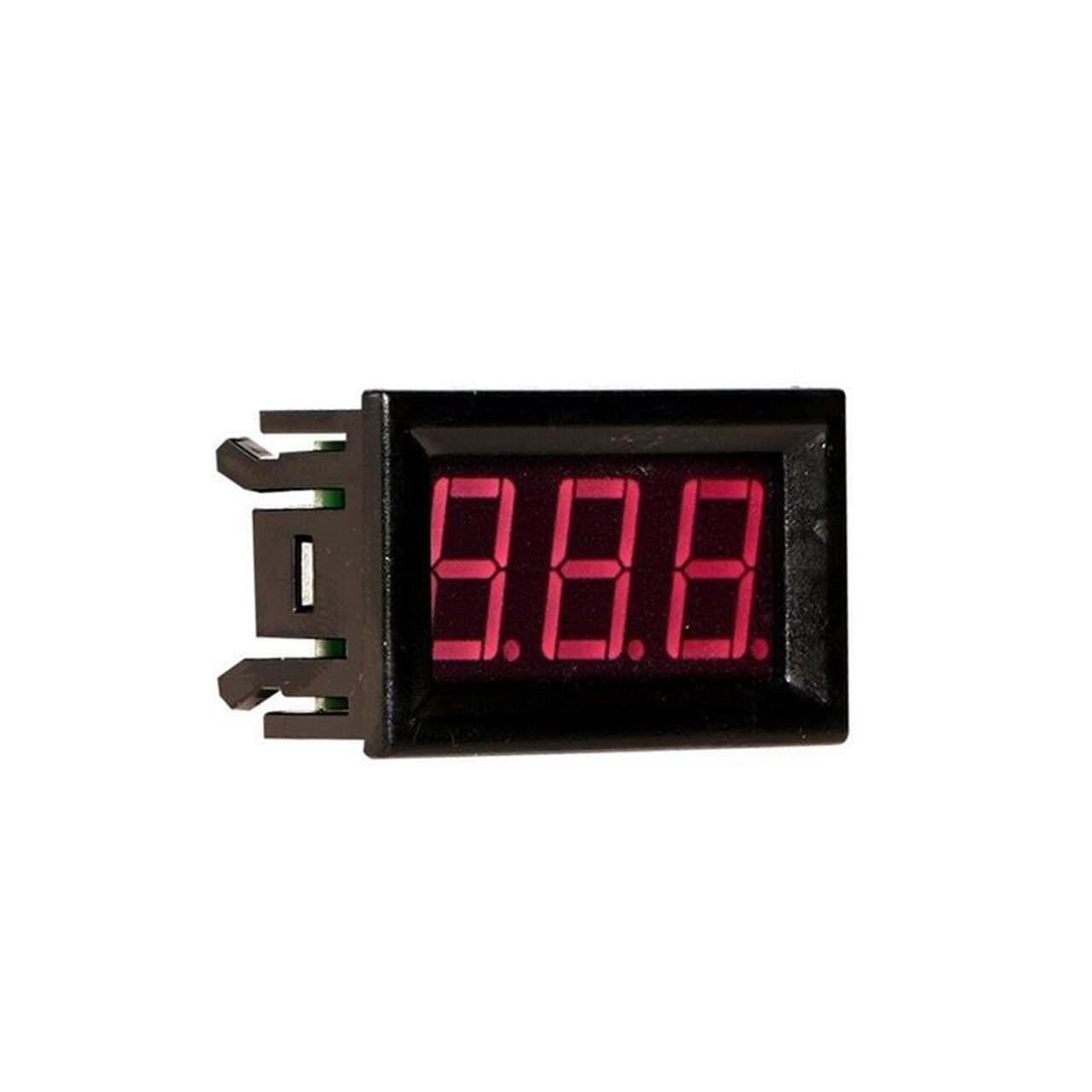

Afișaj LCD extern pentru monitorizarea tensiunii

Produsul este prevăzut cu un afișaj LCD extern pentru monitorizarea tensiunii de ieșire. Panoul poate fi montat într-o poziție accesibilă, permițând verificarea rapidă a tensiunii fără acces direct la sursă.

Afișajul se conectează la portul dedicat „Volt Meter” și este util în instalațiile în care sursa este montată într-un compartiment tehnic, sub un stand de prezentare sau într-o zonă mai puțin accesibilă.

Monitorizarea tensiunii ajută la verificarea funcționării sistemului și la identificarea eventualelor scăderi produse de consumul ridicat.

Terminale compatibile cu mai multe tipuri de conexiuni

RS-POWER100A utilizează terminale de ieșire combinate, compatibile atât cu conductori introduși direct și fixați prin strângere, cât și cu mufe de tip banana plug.

Orificiile terminalelor permit conectarea cablurilor cu secțiuni de până la 0 AWG, facilitând utilizarea cablurilor de alimentare dimensionate pentru curenți ridicați.

Pentru evitarea pierderilor și a încălzirii conexiunilor, cablurile trebuie introduse complet, fixate ferm și verificate periodic. Polaritatea pozitivă și negativă trebuie respectată, iar capetele conductorilor nu trebuie să intre în contact între ele.

Sistem activ de răcire cu patru ventilatoare

Sursa este echipată cu patru ventilatoare de 40 × 40 × 10mm, care asigură circulația aerului și răcirea componentelor interne.

Răcirea activă este importantă în timpul funcționării la curent ridicat, când sursa generează o cantitate semnificativă de căldură. Pentru funcționarea corectă, orificiile ventilatoarelor nu trebuie acoperite sau blocate.

Produsul trebuie montat într-o zonă bine ventilată, cu suficient spațiu în jurul carcasei pentru circulația aerului. Nu se recomandă amplasarea pe suprafețe fierbinți sau în apropierea surselor puternice de căldură.

Protecție termică și la suprasarcină

RS-POWER100A dispune de protecție termică și protecție la suprasarcină de curent. Aceste sisteme contribuie la protejarea componentelor interne atunci când sursa este solicitată peste limitele de funcționare sau când temperatura crește excesiv.

Temperatura de protecție este declarată la aproximativ 75°C, iar circuitul de alimentare este protejat printr-o siguranță de 10A/250V.

Intrarea repetată în protecție poate indica:

• un consum prea mare al echipamentelor;
• un scurtcircuit;
• conexiuni incorecte;
• ventilație insuficientă;
• blocarea ventilatoarelor;
• utilizarea unor cabluri necorespunzătoare.

Cauza trebuie identificată și remediată înaintea continuării utilizării.

Eficiență de 85%

Eficiența declarată a sursei este de aproximativ 85%. Aceasta înseamnă că o parte din energia absorbită de la rețeaua electrică este transformată în căldură, motiv pentru care ventilarea și conectarea la un circuit electric corespunzător sunt importante.

Manualul indică pentru versiunea destinată pieței europene o alimentare de 220V AC la 50Hz. Priza și circuitul utilizat trebuie să poată susține consumul sursei, fără adaptoare improvizate sau prelungitoare subdimensionate.

Tensiune de ieșire stabilizată

Sursa oferă o tensiune de ieșire stabilizată, cu un nivel al ondulației declarat de aproximativ 150mV RMS.

Menținerea unei tensiuni stabile este importantă pentru funcționarea corectă a amplificatoarelor, procesoarelor și unităților multimedia. O alimentare instabilă poate afecta performanța echipamentelor și poate provoca opriri, zgomote sau intrarea amplificatoarelor în protecție.

Tensiunea afișată trebuie verificată înainte de pornirea sistemului și adaptată la limitele echipamentelor conectate.

Conectare și utilizare în siguranță

Toate conexiunile de curent continuu trebuie realizate înainte ca sursa să fie conectată la rețeaua de 220V.

Pentru o utilizare corectă se recomandă următoarea ordine:

1. Oprirea sursei și a echipamentelor care urmează să fie alimentate;
2. Setarea tensiunii corespunzătoare;
3. Conectarea cablului pozitiv la terminalul pozitiv;
4. Conectarea cablului negativ la terminalul negativ;
5. Verificarea polarității și a strângerii conexiunilor;
6. Conectarea afișajului extern de tensiune;
7. Conectarea sursei la rețeaua de 220V;
8. Pornirea sursei și verificarea tensiunii;
9. Pornirea echipamentelor conectate.

Sursa trebuie fixată ferm și utilizată exclusiv în interior, într-un spațiu uscat. Carcasa nu trebuie deschisă, deoarece în interior există tensiuni periculoase, iar intervențiile trebuie realizate numai de personal autorizat.

Caracteristici tehnice principale

• Tip produs: sursă de alimentare stabilizată;
• Utilizare: sisteme și echipamente car audio;
• Tensiune de intrare: 220V AC;
• Frecvență de intrare: 50Hz;
• Tensiune de ieșire reglabilă: 10–16V DC;
• Curent de ieșire continuu: până la 100A;
• Posibilitate de conectare în paralel a până la patru surse;
• Curent total maxim cu patru surse: 400A;
• Configurare Master/Slave;
• Eficiență declarată: 85%;
• Ondulație la ieșire: 150mV RMS;
• Protecție termică;
• Temperatură de protecție: aproximativ 75°C;
• Protecție la suprasarcină de curent;
• Siguranță de protecție: 10A/250V;
• Sistem de răcire cu patru ventilatoare;
• Dimensiune ventilatoare: 40 × 40 × 10mm;
• Afișaj LCD extern pentru monitorizarea tensiunii;
• Terminale de ieșire compatibile cu mufe banana;
• Terminale compatibile cu cabluri de până la 0 AWG;
• Tehnologie de încărcare în impulsuri;
• Dimensiuni: aproximativ 262,4 × 67 × 247mm;
• Recomandată pentru standuri demonstrative, automobile de expoziție și bancuri de testare.

Reiss Audio RS-POWER100A este o soluție profesională pentru alimentarea echipamentelor car audio de la rețeaua electrică. Tensiunea reglabilă între 10V și 16V, curentul continuu de până la 100A, afișajul extern și posibilitatea interconectării a patru unități permit realizarea unor standuri de testare și prezentare adaptate inclusiv sistemelor audio cu un consum ridicat.
