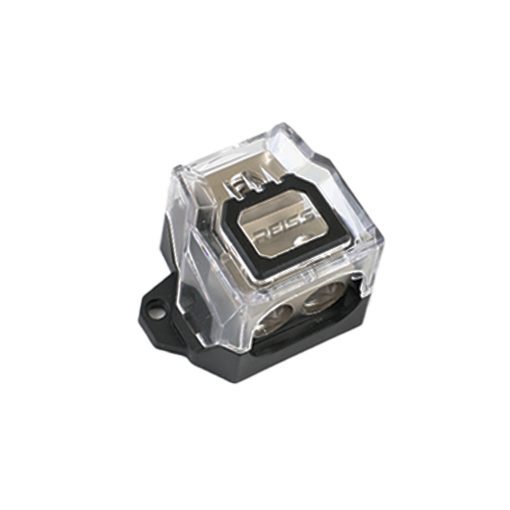

Bloc distribuitor alimentare Reiss Audio RS-DB61, 1 intrare 0 AWG și 2 ieșiri 4 AWG
Reiss Audio RS-DB61 este un bloc distribuitor conceput pentru organizarea și distribuirea alimentării electrice în sistemele car audio echipate cu mai multe amplificatoare sau alte echipamente de putere.
Acesta permite conectarea unui cablu principal de alimentare cu secțiunea de 0 AWG, care poate fi împărțit către două cabluri de 4 AWG. Configurația îl recomandă pentru instalațiile în care alimentarea adusă de la bateria automobilului trebuie distribuită către două amplificatoare sau către alte componente ale sistemului audio.
Distribuirea alimentării către două echipamente
Într-un sistem car audio cu mai multe amplificatoare, utilizarea unui cablu separat de la baterie pentru fiecare echipament poate îngreuna instalarea și poate ocupa inutil spațiul disponibil.
RS-DB61 permite utilizarea unui singur cablu principal de alimentare de 0 AWG, care este distribuit ulterior către două cabluri de 4 AWG. Astfel, instalația poate fi realizată mai ordonat, cu trasee mai ușor de organizat și conexiuni centralizate într-un singur punct.
Blocul distribuitor poate fi utilizat pentru alimentarea:
- a două amplificatoare auto;
- unui amplificator pentru difuzoare și unui amplificator pentru subwoofer;
- unui amplificator și unui procesor DSP cu amplificare integrată;
- altor echipamente car audio compatibile cu secțiunea cablurilor utilizate.
Intrare pentru cablu de 0 AWG
Intrarea principală este compatibilă cu un cablu de alimentare de 0 AWG, utilizat frecvent în sistemele car audio care necesită transportarea unui curent ridicat de la baterie către zona în care sunt montate amplificatoarele.
Folosirea unui cablu principal cu secțiune mare contribuie la reducerea pierderilor de tensiune, cu condiția ca acesta să fie realizat dintr-un material conductor de calitate, să fie dimensionat pentru consumul sistemului și să fie instalat corect.
Cablul de alimentare trebuie protejat printr-o siguranță principală montată cât mai aproape de borna pozitivă a bateriei.
Două ieșiri pentru cabluri de 4 AWG
Cele două ieșiri sunt concepute pentru cabluri de alimentare de 4 AWG. Fiecare ieșire poate direcționa alimentarea către un echipament separat.
Această configurație este potrivită pentru numeroase amplificatoare auto de putere medie sau ridicată, însă secțiunea cablurilor trebuie aleasă întotdeauna în funcție de:
- consumul amplificatorului;
- lungimea cablului;
- puterea sistemului;
- tensiunea de funcționare;
- recomandările producătorului echipamentului;
- materialul conductorului, OFC sau CCA.
Utilizarea unui cablu cu secțiune insuficientă poate produce pierderi de tensiune, încălzirea conductorului, intrarea amplificatorului în protecție și limitarea puterii disponibile.
Instalație mai curată și mai ușor de întreținut
RS-DB61 contribuie la realizarea unei instalații electrice organizate. În locul îmbinărilor improvizate sau al conectării mai multor cabluri direct în același terminal, distribuirea se realizează într-un punct dedicat.
Utilizarea blocului distribuitor oferă mai multe avantaje:
- organizarea mai bună a cablurilor;
- distribuirea clară a alimentării;
- reducerea numărului de cabluri trase de la baterie;
- acces mai ușor la conexiuni;
- simplificarea verificărilor și intervențiilor ulterioare;
- aspect profesional al instalației car audio.
Blocul trebuie montat într-o poziție accesibilă, dar protejată împotriva umezelii, murdăriei și contactului accidental cu elementele metalice ale automobilului.
Potrivit pentru instalații cu mai multe amplificatoare
Reiss Audio RS-DB61 este recomandat pentru sistemele în care sunt utilizate două amplificatoare cu roluri diferite.
O configurație frecventă poate include:
- un amplificator cu două sau patru canale pentru difuzoarele din portiere;
- un amplificator monobloc pentru subwoofer.
Cablul principal de 0 AWG este adus de la baterie până în apropierea amplificatoarelor, iar RS-DB61 distribuie alimentarea către cele două echipamente prin cabluri de 4 AWG.
Produsul poate fi utilizat și în alte configurații, cu condiția ca secțiunile cablurilor și capacitatea instalației electrice să fie potrivite pentru consumul total al sistemului.
Importanța dimensionării corecte a instalației
Blocul distribuitor nu mărește capacitatea instalației electrice și nu compensează utilizarea unor cabluri subdimensionate. Cablul principal, cablurile secundare, siguranțele și conexiunile trebuie alese în funcție de consumul real al echipamentelor.
Pentru funcționarea corectă a sistemului trebuie luate în considerare:
- puterea totală RMS a amplificatoarelor;
- eficiența amplificatoarelor;
- consumul maxim estimat;
- lungimea traseului de alimentare;
- secțiunea și materialul cablurilor;
- capacitatea bateriei și a alternatorului;
- valoarea siguranțelor utilizate.
Fiecare conexiune trebuie strânsă corespunzător pentru evitarea rezistenței de contact, a pierderilor de tensiune și a încălzirii terminalelor.
Montaj recomandat
RS-DB61 trebuie montat cât mai aproape de echipamentele alimentate, astfel încât lungimea cablurilor de 4 AWG dintre distribuitor și amplificatoare să fie cât mai redusă.
Pentru o instalare sigură se recomandă:
- deconectarea bateriei înaintea începerii montajului;
- utilizarea cablurilor cu secțiunea corespunzătoare;
- sertizarea sau pregătirea corectă a conductorilor;
- introducerea completă a cablurilor în terminale;
- strângerea fermă a conexiunilor;
- fixarea blocului distribuitor pe o suprafață stabilă;
- protejarea cablului principal printr-o siguranță montată lângă baterie;
- evitarea montării în apropierea surselor de căldură sau umezeală;
- verificarea periodică a conexiunilor.
Cablurile trebuie fixate astfel încât vibrațiile automobilului să nu solicite direct terminalele blocului distribuitor.
Caracteristici tehnice principale
- Tip produs: bloc distribuitor pentru alimentare;
- Utilizare: sisteme car audio;
- Număr intrări: 1;
- Intrare cablu: 0 AWG;
- Număr ieșiri: 2;
- Ieșiri cablu: 4 AWG;
- Configurație: 1 × 0 AWG IN / 2 × 4 AWG OUT;
- Permite distribuirea alimentării către două echipamente;
- Potrivit pentru instalații cu mai multe amplificatoare;
- Ajută la organizarea cablurilor de alimentare;
- Recomandat pentru montaje car audio profesionale.
Reiss Audio RS-DB61 este o soluție practică pentru distribuirea unui cablu principal de alimentare către două amplificatoare sau echipamente car audio. Configurația cu o intrare de 0 AWG și două ieșiri de 4 AWG permite realizarea unei instalații ordonate, compacte și ușor de verificat.
